PUNZONADORAS Y PRENSAS

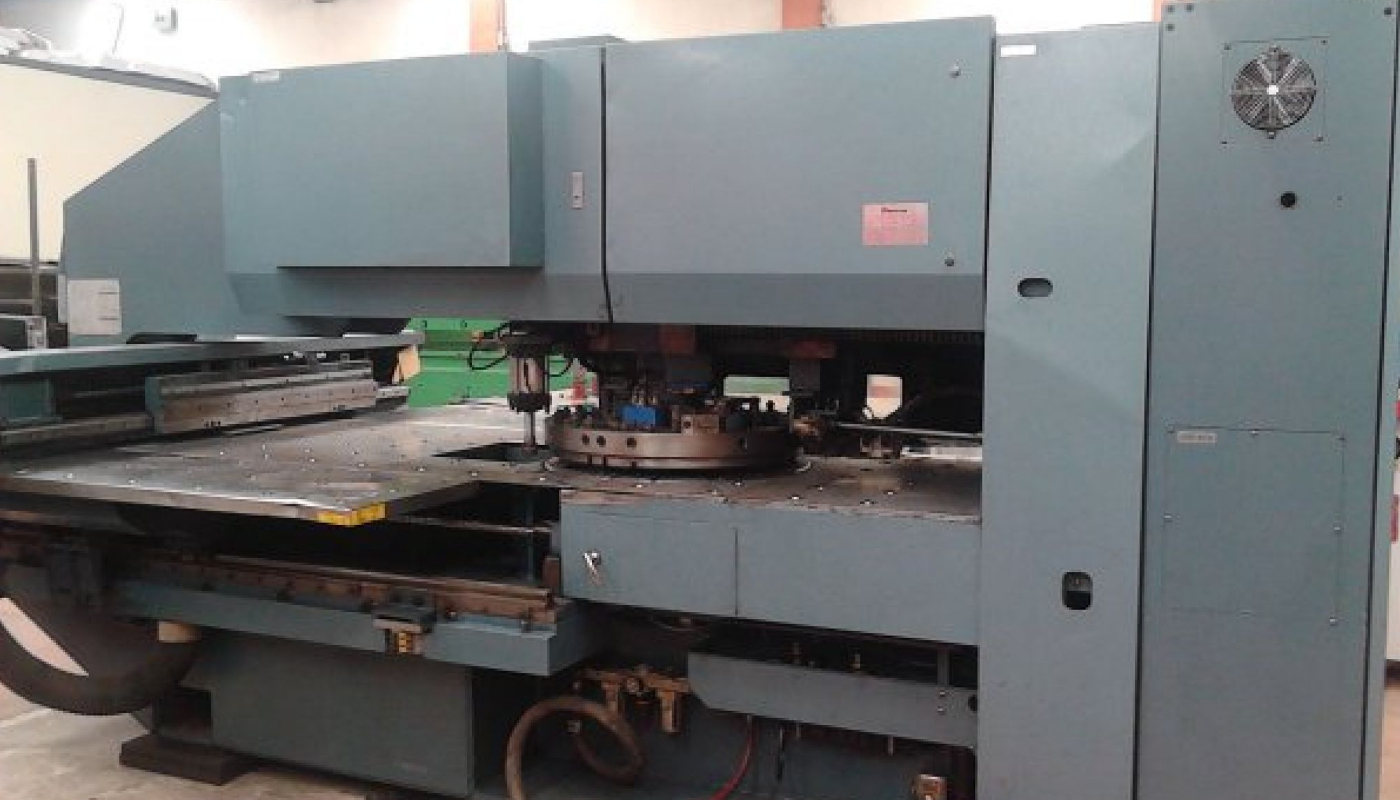

PUNZONADORA AMADA PEGA MODELO 305070
VER MÁS
Punzonadora de torreta, es una máquina cuya función es perforar o deformar lamina y placa en diversos materiales y medidas por medio de un punzón y una matriz.
Es altamente eficaz para producción continua en lotes variables, tiene una fuerza de punzonado de 30T, la torreta es capaz de almacenar hasta 58 herramientas en diferentes medidas además cuenta con 2 estaciones auto índex las cuales son capaces de girar la herramienta a 360°.
Punzonadora Amada PEGA 305070
- Máximo tonelaje 30 TON

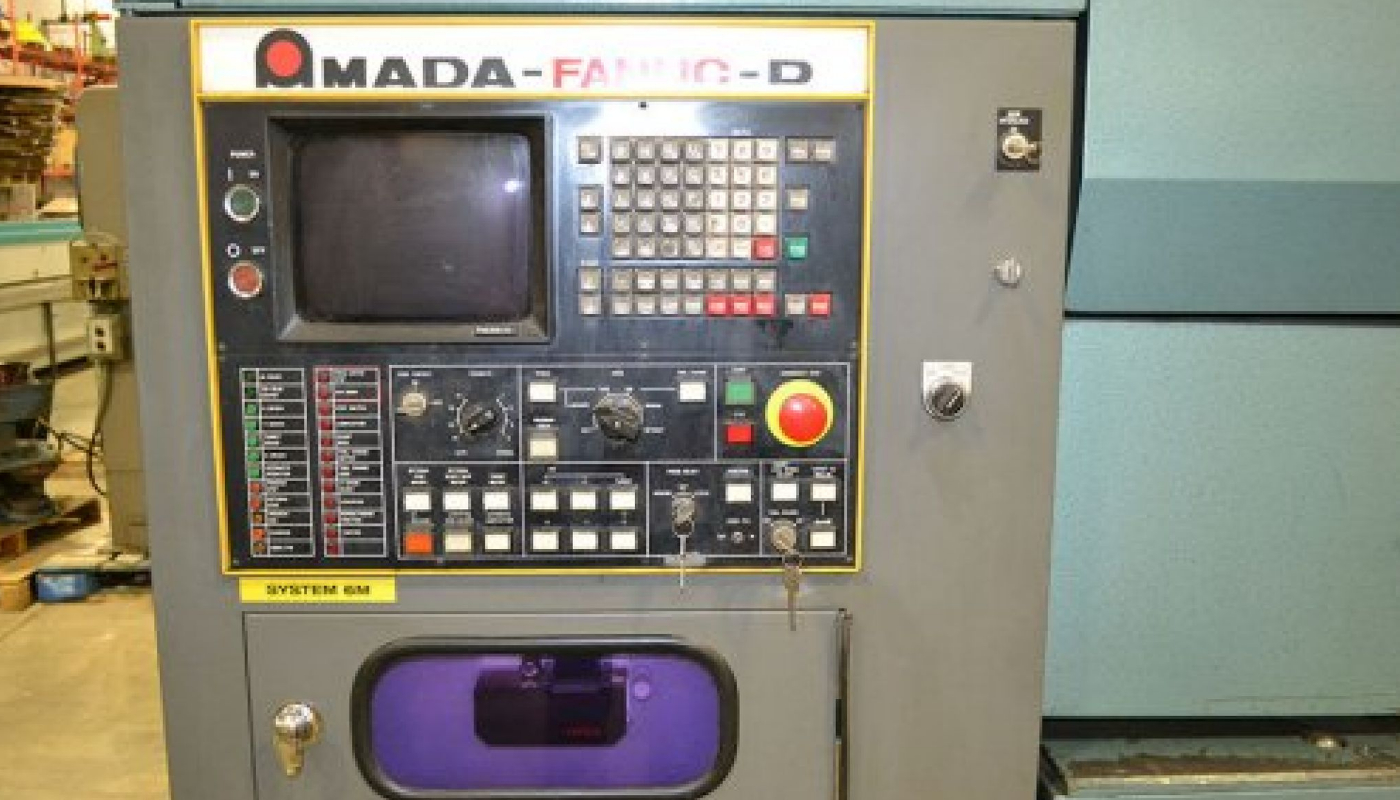

- Control Fanuc 04 PC

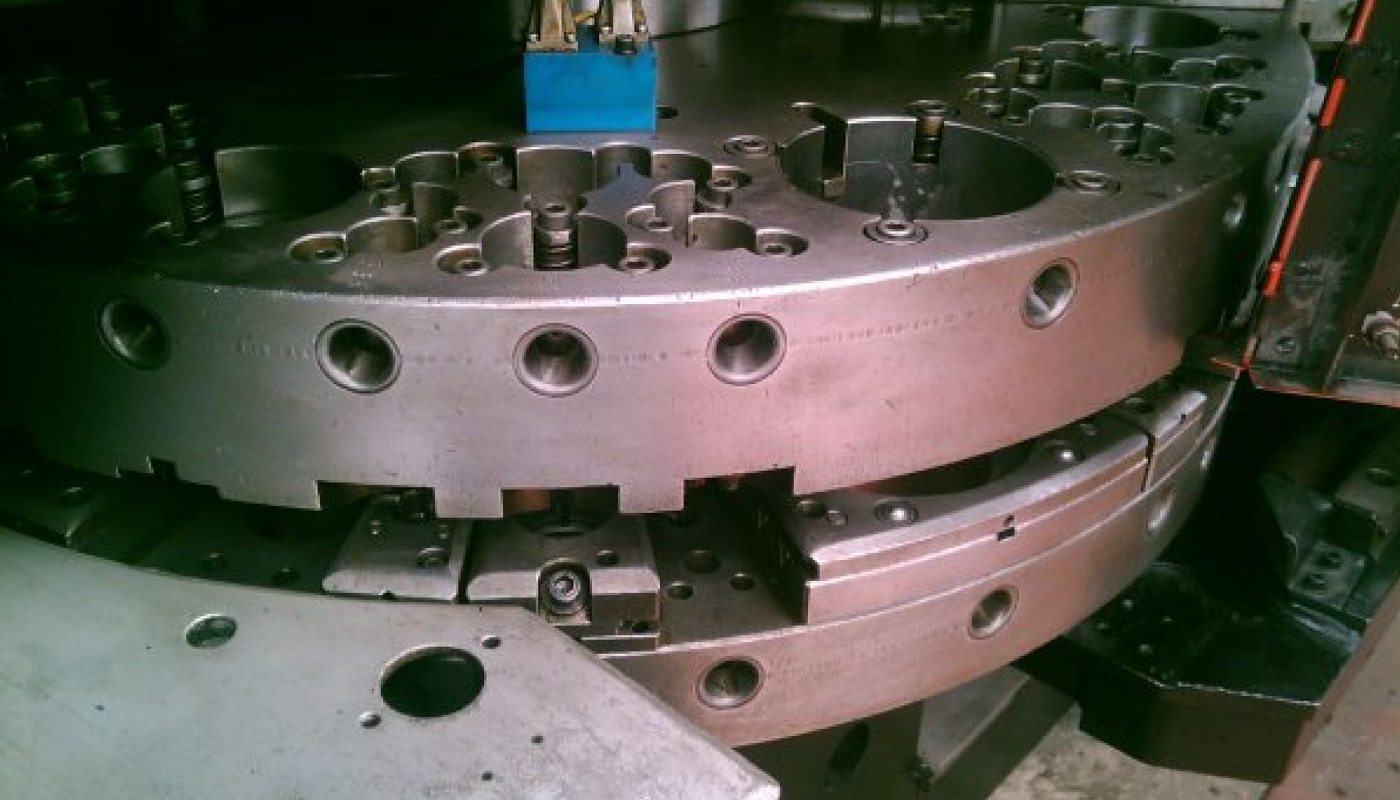

- Torreta de 58 estaciones
- 2 estaciones auto índex
- Auto reposicionamiento
- Clamps neumáticos
- Tamaño de la mesa 50” En Eje “Y” 70” en eje “ X”. Con auto reposicionamiento.
- Espesor máximo de hoja 6 mm
- Clutch Neumatica
- Weight 10.8 TON
PUNZONADORA

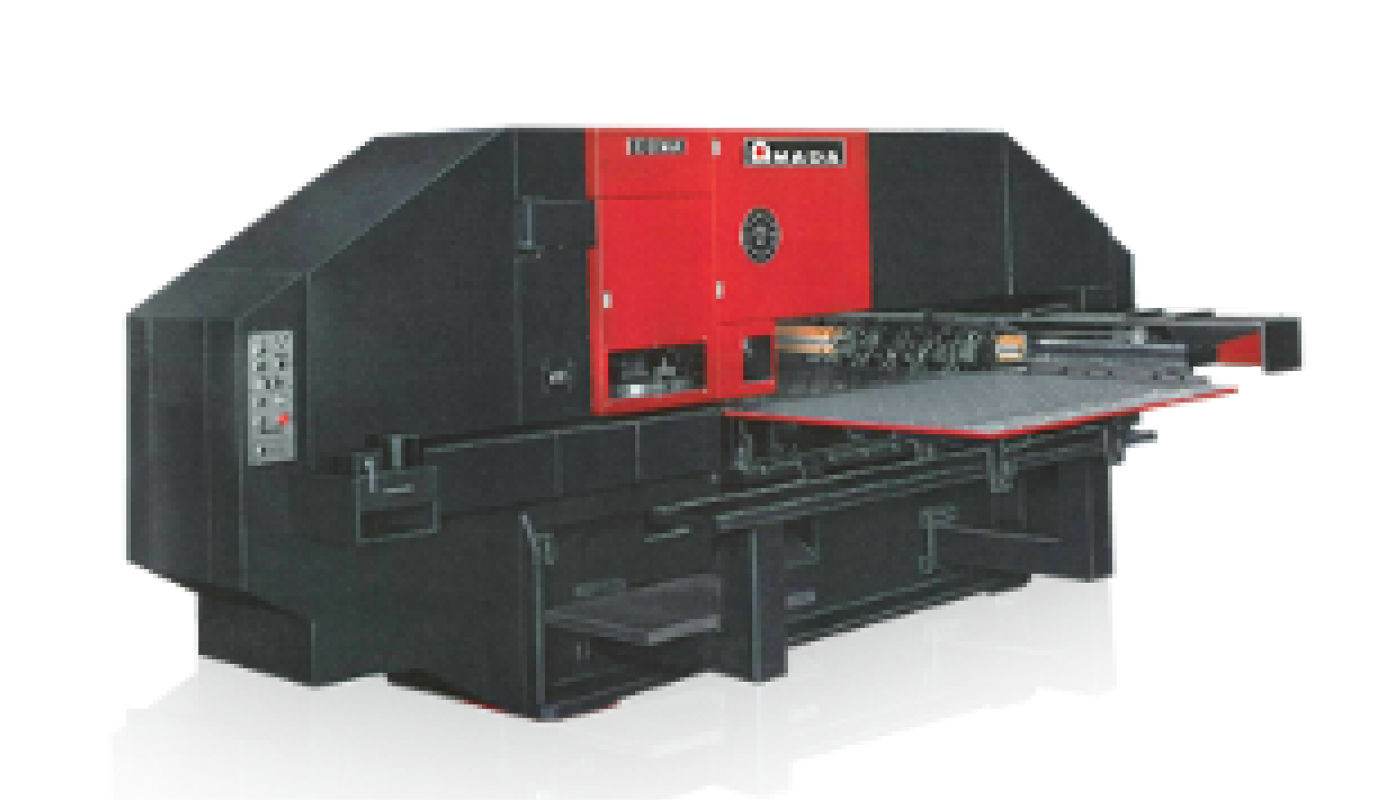

AMADA COMA 567
VER MÁS
-
Método de desplazamiento del paquete de movimiento Ejes X e Y
-
Movimiento de la pieza de trabajo Método de control X, Y,
-
Motores de accionamiento T y C Fanuc AC Servo (X, Y, T, C)
-
Tamaño máximo de hoja 60″ (Y) x 144″ (X) con un ciclo de reposicionamiento.
-
Se requieren mesas de soporte adicionales para longitudes de material superiores a 72″
-
Grosor máximo de la hoja 0,375″
-
Peso máximo del material 485 lb.
-
Recorrido máximo del eje 72,0 (X) por 60″ (Y)
-
Máx. Velocidad de la mesa (X/Y/combinada) 1968 IPM/1968 IPM/278328 IPM
Precisión de punzonado 0,0059″
-
Precisión de posicionamiento 0,001″
-
Repetibilidad 0,001″55 toneladas
-
Especificaciones – Sistema de punzonado Tonelaje Capacidad Carrera. Carrera de 1.259″
-
Prensa Por minuto
Tasa máxima de aciertos 1″4.500″
-
Centros 200 Diámetro máximo del orificio Control: Fanuc 04PC
PUNZONADORA

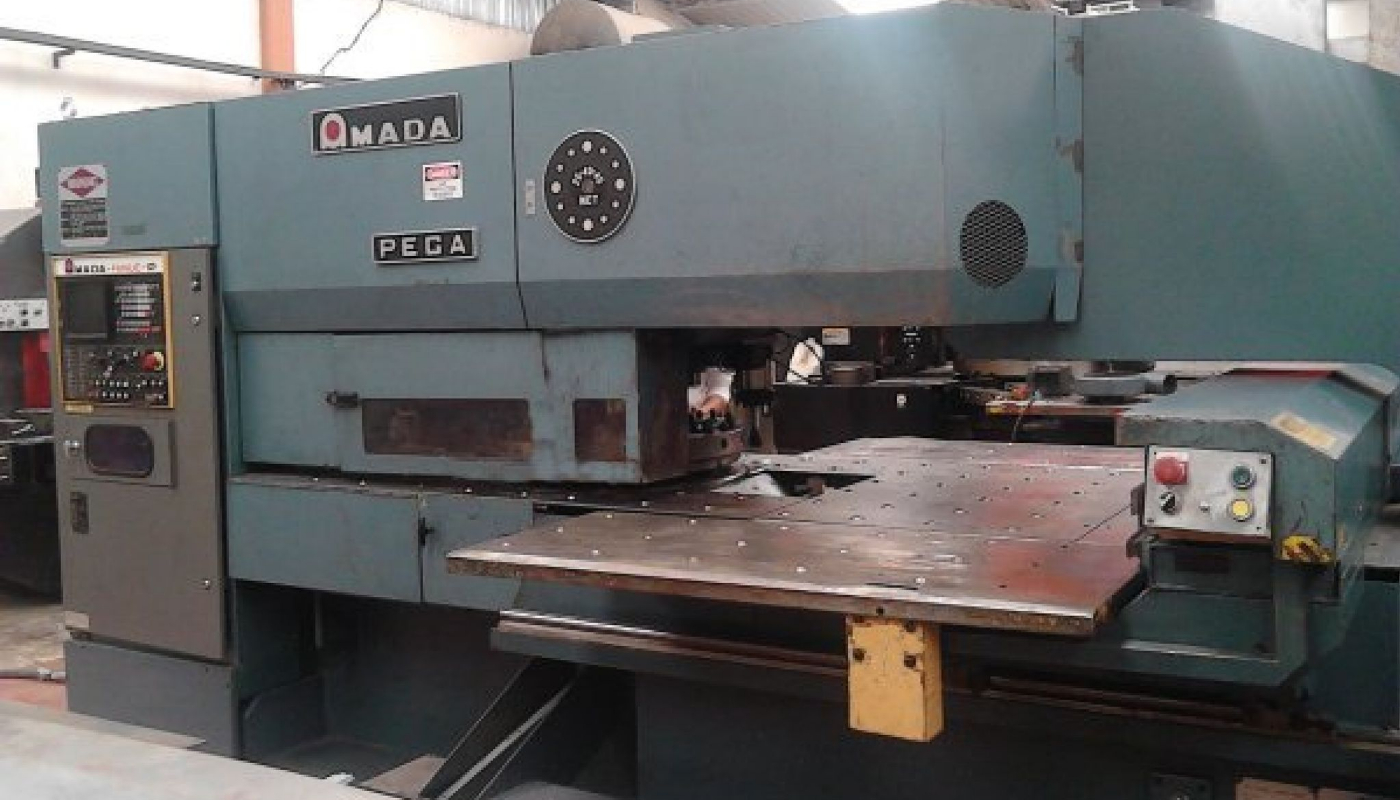

MADA PEGA 204040
VER MÁS
- Capacidad 20 Tons
- Torreta con 24 Estaciones
- 2 Auto-index
- Autoreposicionamiento
- Control FANUC 04PC CNC
- Tamaño maximo de hoja 40″ x 40″ con reposicionamiento
- Espesor maximo de material: 4mm
- Clutch Hidraulico
- MEDIDAS: Largo: 405 cms. Ancho: 240 cms Altura: 200 cms.
- Peso aprox. 8.5 Toneladas.
- Año de Manufactura 1992.
PUNZONADORA
AMADA PEGA CNC 358 S
VER MÁS
- MAXIMUM TRAVERSE – 50” X 78.7”
- MAXIMUM SHEET SIZE (WITH REPOSITIONING)-50” X 157”
- MAXIMUM PUNCHING CAPACITY (MILD STEEL)-¼”
- MAXIMUM HITS PER MINUTE-350
- MAXIMUM SHEET WEIGHT-220 LBS
- MAXIMUM POSITIONING SPEED-2795 INCHES PER MINUTE
- TOTAL TOOL STATIONS IN TURRET-44
- UTO INDEX CONFIGURATION-0.01 DEGREE
- MAXIMUM NIBBLING ANGLE-8 DEGREE
- B—DIRECTIONAL ROTATION
- AC SERVO DRIVE-60 RPM
- TURRET SPEED-30 RPM
- AIR REQUIREMENT-80 PSI
- MAIN MOTOR HORSEPOWER-5.5 KW MANUFACTURA-1995
- FANUC 04PC
- AUTO REPOSITIONING HYDRAULIC CLUTCH & BRAKE
- BALL TRANSFER TABLE
- APPROXIMATE OVERALL DIMENSIONS 9’ W X 7’H X 16
PRENSA O TROQUELADORA
Las troqueladoras están compuestas por:
Punzón o macho: El cual ejerce presión sobre la lámina a troquelar, con ello obtenemos un corte o embutido gracias al juego existente entre punzón, matriz y la presión derivada de la capacidad que obtenemos acorde a las necesidades de cada cliente.
Con la fuerza del troquel el cual está ubicado en la superficie superior de la base del troquel.

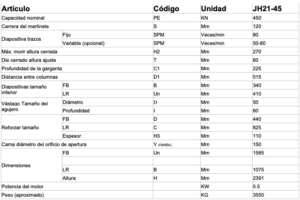

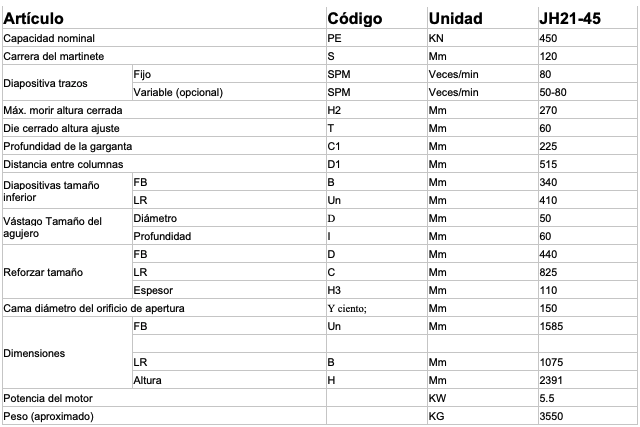

PRENSA PNEUMATICA H21 45 T
VER MÁS
- Embrague de fricción neumático seco combinado
- Leva mecánica, control de doble leva de leva electrónica
- Lubricación por inmersión en aceite de engranajes
- Rieles extendidos rectangulares de seis lados
- Modulación de sobrecarga, pantalla digital
- El control deslizante está equipado con un dispositivo de cilindro de equilibrio de tipo elevador
- Válvula solenoide doble importada
- Serie de lubricación forzada de aceite eléctrico
- Cilindro balanceado con sistema manual de lubricación de aceite fino
- Contactores de marca internacional, botones, luces indicadoras
